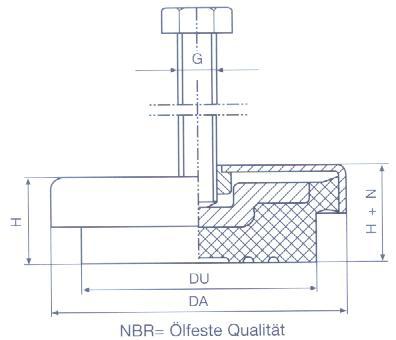

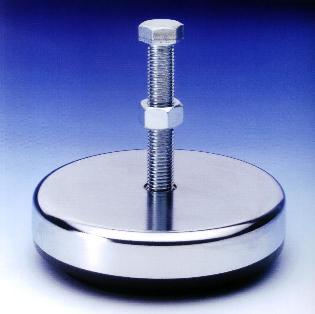

Maschinenfuß mit verchromter Stahlkappe

Typ KA 01 KA 090 KA 015 KA 015 "S" KA 02 KA 02 "S" KA 03

DA - Ø mm 73 90 120 120 150 150 200
DU - Ø mm 53 73 95 95 120 120 170
H -  Höhe 30 35 35 35 40 40 45
N - Nivellierung 10 10 12 12 12 12 15
G - Gewinde M10 M12 M12 M16 M16 M20 M20x1,5
Schraubenlänge mm 60 100 100 100 100 100 110

Tragkraft je Element (daN):
allg. Maschinen: 150 420 650 650 1400 1400 3400
Fräs-Drehmaschinen: - 210 350 350 1200 1200 2800

Pressen Hub/min.
bis 100     420 420 800 800 2500
bis 150     240 240 400 400 1350
bis 170     175 175 250 250 900
bis 200     140 140 200 200 450

zul. statische max. Belastung 300 630 1100 1100 1800 1800 4000

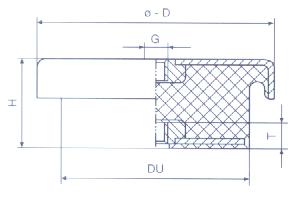

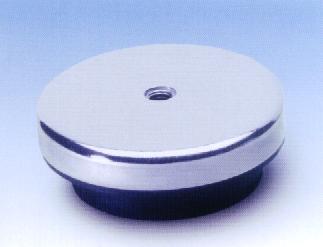

Maschinenfuß für Bodenbefestigung

Artikel D DU H G T stat. Belastung (daN)

KB 73-40-3 73 53 40 M10 10 20 - 200
KB 120-45-3 120 95 45 M12 12 200 - 650
KB 150-50-3 150 120 50 M16 16 300 - 1200



Gummi - Edelstahl - Maschinenfuß

Artikel D H G S stat. Belastung (daN)

VA-MF- 75-25 75 25 M12 10 540
VA-MF- 100-35 100 35 M16 15 950
VA-MF- 150 35 150 35 M16 15 2000
